54,61 €
Características destacadas
Ver todas las característicasSem isolador
Certificado EN 54-18
Indicador LED frontal
Descripción
- Jade Bird
- Módulo de zona analógico convencional
- Alimentado por laço ou externamente (configurável)
- Sem isolador
- Monitorização da fonte de alimentação externa
- Indicador LED frontal
- Endereço programável através da ferramenta JBE-AT1.
- Certificado EN 54-18
Especificaciones completas
Marca
Jade Bird
Tipo
Módulo de zona convencional
Tensão de trabalho
DC 19 - 30 V
Conexão
Bus de comunicação JBE 2-hilos, sem polaridade
Fonte de alimentação 24V DC a 2-hilos, sem polaridade
Fonte de alimentação 24V DC a 2-hilos, sem polaridade

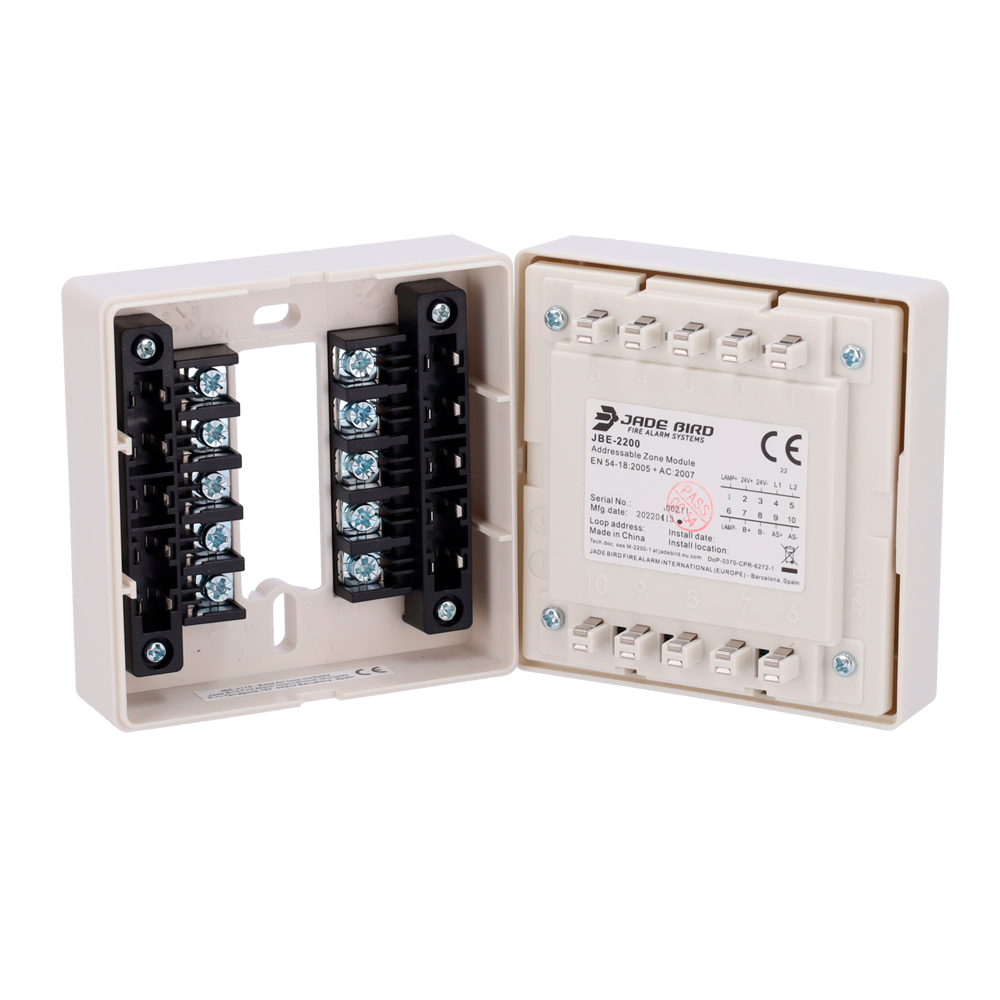

Cablagem
Par trançado sem mesh 0.5 - 2.5 mm2
Consumo de energia
do Loop
≤9 mA @24 V (Loop Consumption - Descanso)
≤46 mA @24 V (Loop Consumption - Activo )
≤46 mA @24 V (Loop Consumption - Activo )
Consumo de energia
com 24VDC
≤2 mA @24 V (Loop Consumption)
≤8 mA @24 V (Consumo de 24 V DC - Descanso)
≤42 mA @24 V (Consumo de 24 V DC - Activo)
≤8 mA @24 V (Consumo de 24 V DC - Descanso)
≤42 mA @24 V (Consumo de 24 V DC - Activo)

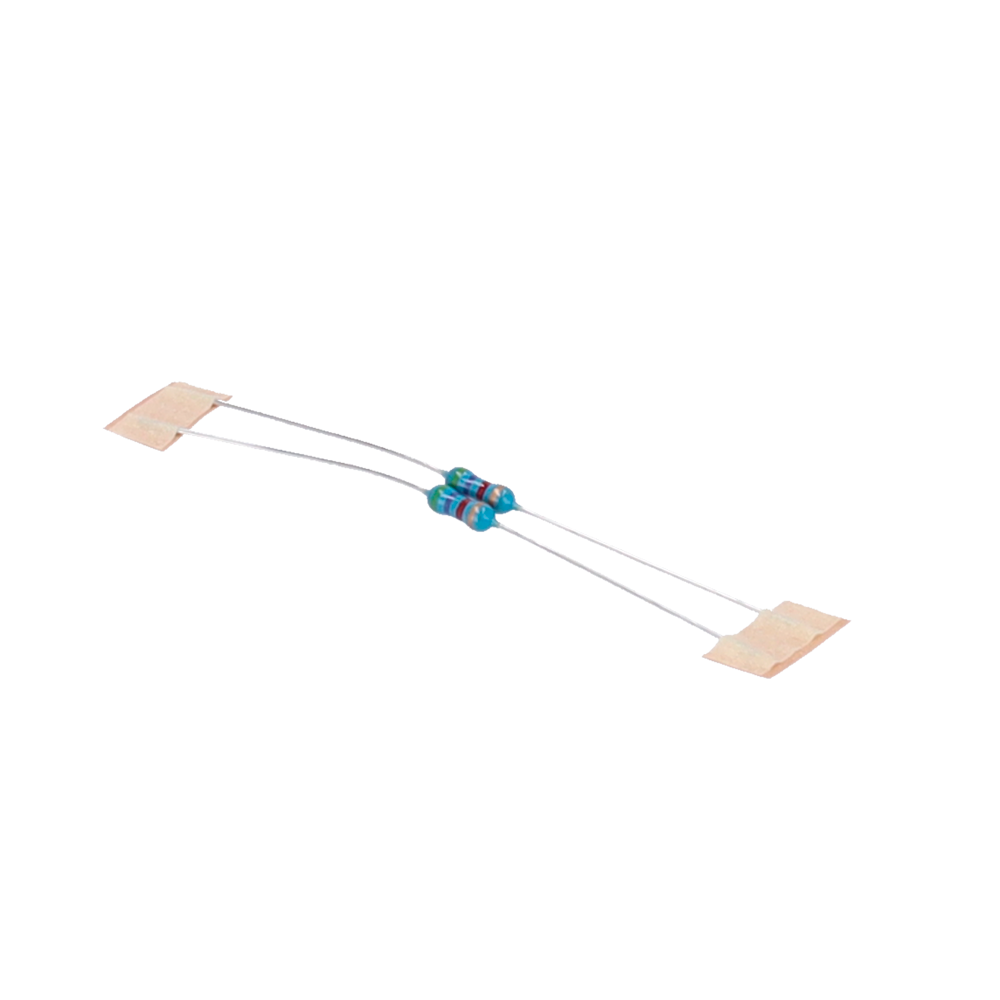

Zona REOL
4.7 kΩ
REOL PSU externa
4.7 kΩ
Temp. de trabalho
-10℃ ~ +55℃
Temp. armazenamento
-20℃ ~ +60℃
Ambiente
≤ 95% HR (40±2℃) (sem condensação e sem gelo)
Endereçamento
Ferramenta de endereçamento JBE-AT1
Gama de endereços
1-200

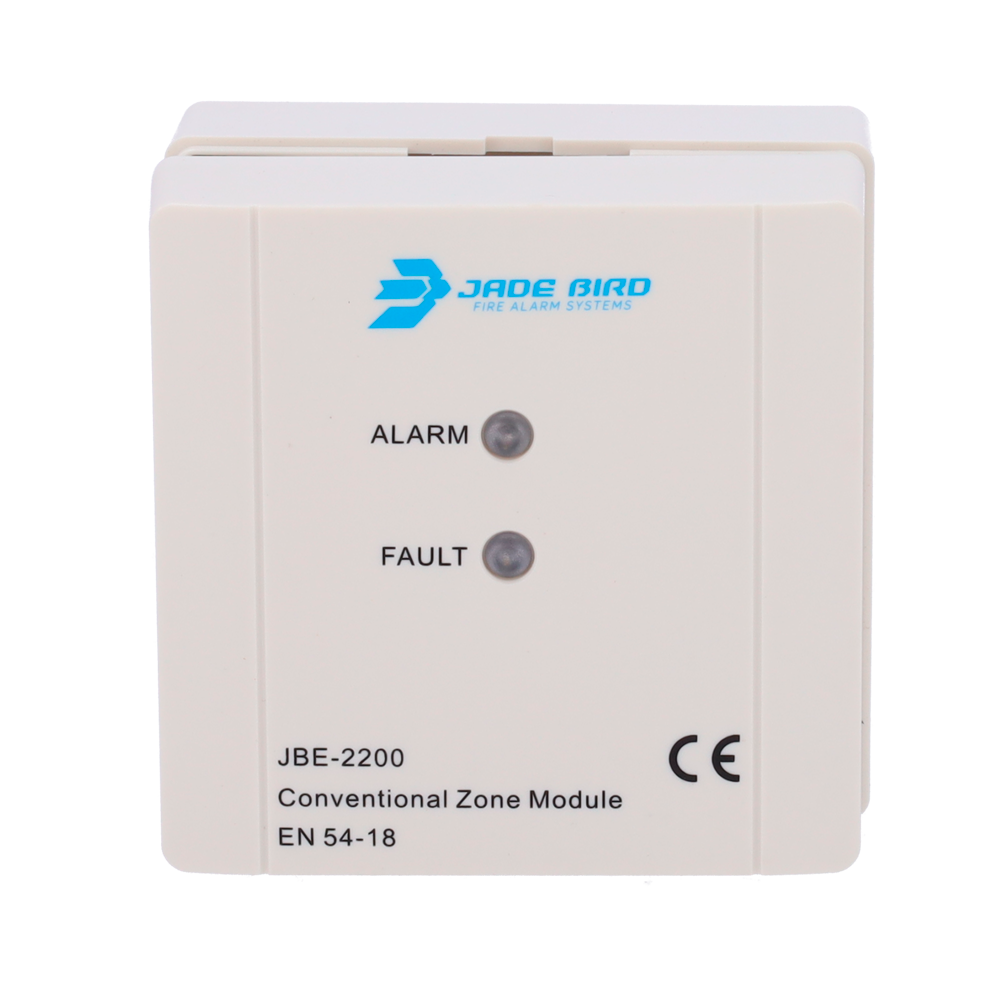

Indicador LED
Vermelho (ALARME)
Descanso: Intermitente com sondagens em laço
Alarme: Permanente quando ativado
Alarme: Permanente quando ativado
Indicador LED
Laranja (FAULT)
Aberto: Ignição fixa
Baixa Tensão: Pisca 1 uma vez por segundo
Curto-circuito: Pisca 2 vezes por segundo
Sobre consumo: Intermitência contínua
Reinicialização: Pisca durante o reinício (3 segundos)
Baixa Tensão: Pisca 1 uma vez por segundo
Curto-circuito: Pisca 2 vezes por segundo
Sobre consumo: Intermitência contínua
Reinicialização: Pisca durante o reinício (3 segundos)
Dimensões
85×85x41 mm (comprimento x largura x altura)
Peso
0.1 kg (incluindo a base)
Classificação IP
IP40
Indicador remoto
LED com ou sem resistência em série (Rs <4 kOhm)
Certificado
EN 54-18:2005
EN 54-18:2005/AC:2007
EN 54-18:2005/AC:2007
