Características destacadas
Ver todas las característicasDirección programable mediante la herramienta JBE-AT1
Módulo analógico de salida con entrada de confirmación
Sin aislador
Descripción
- Jade Bird
- Módulo analógico de salida con entrada de confirmación
- Alimentado del lazo
- Sin aislador

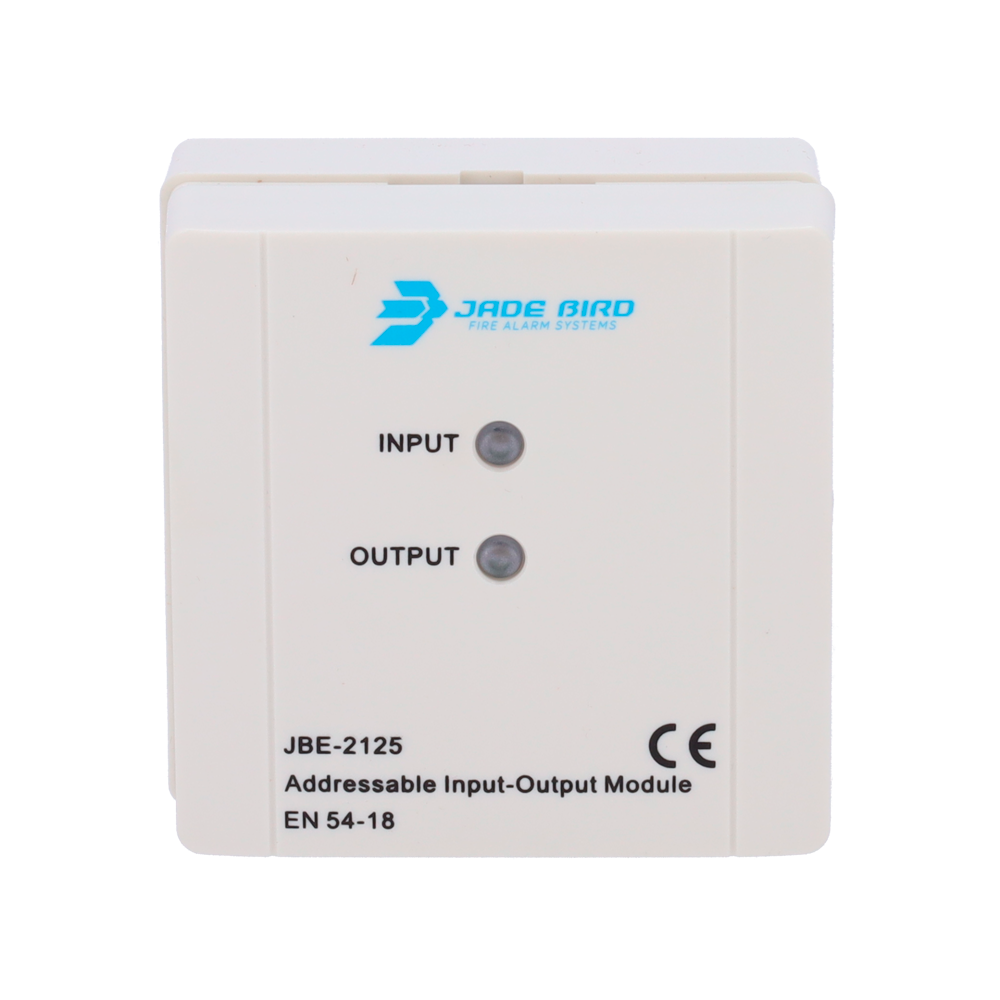

- Indicador LED frontal
- Dirección programable mediante la herramienta JBE-AT1
- Certificado EN 54-18
Especificaciones completas
Marca
Jade Bird
Tipo
Módulo analógico de 1 salida con entrada de confirmación
Tensión de trabajo
DC 16 - 30 V (Protocolo JBE de amplitud de pulso)
Conexión

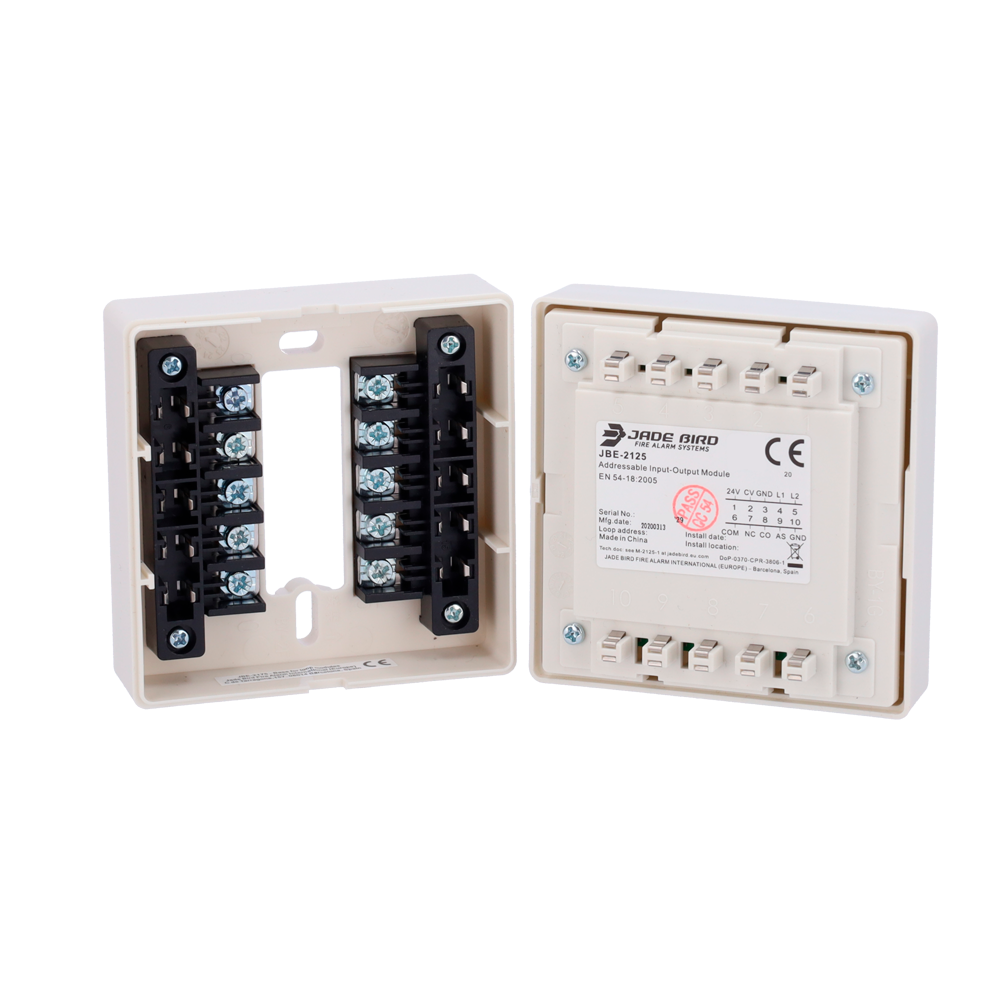

Bus de comunicación JBE 2 hilos, sin polaridad
Cableado
Par trenzado sin malla 0.5 – 2.5 mm2
Consumo en reposo
≤0.25 mA @24 V
Consumo en activo
≤1 mA @24 V
Salida
Máximo 1 A @24V (Modo de salida supervisada)
Contactos relé
2 A @30 V DC (Modo de salida de relé)
Resistencia EOL ent.
10 kΩ
Resistencia EOL sal.
10 kΩ
Temp. de trabajo
0℃ ~ +40℃
Temp. almacenaje
-20℃ ~ +60℃
Entorno
≤ 95% HR (40±2℃) (sin condensación ni hielo)
Direccionamiento
o Herramienta de direccionamiento JBE-AT1
Rango de dirección
1-200
Indicadores LED rojos
(Salida supervisada)
IP40 Reposo: “Input” y “Output” parpadean
Activación Salida: “Output” encendido fijo
Confirmación: “Input” encendido fijo
Avería Entrada: “Input” apagado, “Output”
parpadea
Avería Salida 24V: “Input” y “Output apagados
Activación Salida: “Output” encendido fijo
Confirmación: “Input” encendido fijo
Avería Entrada: “Input” apagado, “Output”
parpadea
Avería Salida 24V: “Input” y “Output apagados
Indicadores LED rojos
(Salida relé seco)
Reposo: “Input” parpadea, “Output” apagado
Avería: “Input” y “Output” apagados
Avería: “Input” y “Output” apagados
Dimensiones
85×85x41 mm (largo x ancho x alto)
Peso
0.1 kg (incluyendo base)
Clasificación IP
IP40
Certificado
EN 54-18:2005
EN 54-18:2005/AC:2007
EN 54-18:2005/AC:2007
Contenido del paquete
- Módulo analógico

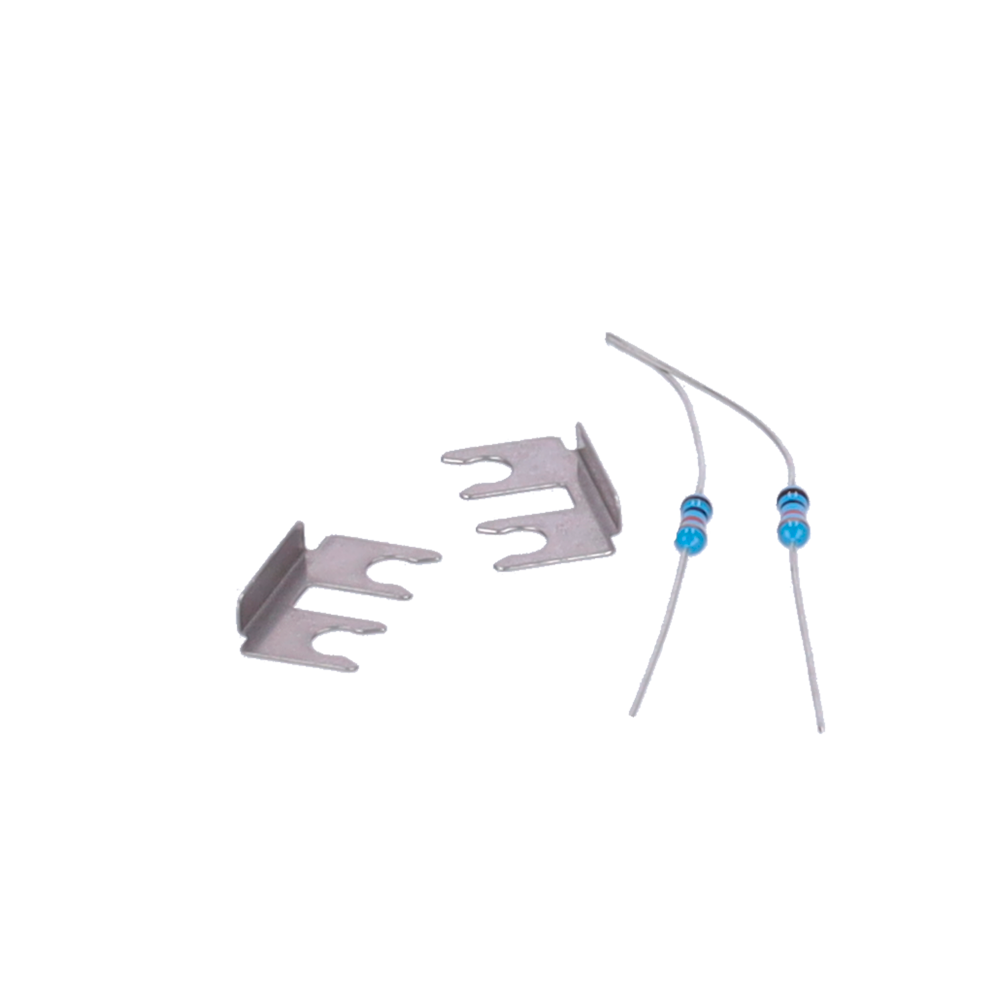

- RFL necesaria
